BST 200 бойлер непрямого нагрівання

Високоефективний нагрівач із двома фіксованими теплообмінниками призначений для систем, у яких для виробництва санітарної гарячої води використовуються відновлювані енергоносітелі (сонце, геотермія, теплові насоси). Цей продукт забезпечує оптимальну рівновагу між накопиченою водою, нагрівною під час максимального випромінювання, і швидкістю подавання гарячої води в піковий годинник. Пікова потреба інтегрується за допомогою гарячої води, поданої у верхній теплообмінник від традиційного котла.

Блок керування з насосом застосовується в солярних системах для примусової циркуляції теплоносія в первинному контурі, регулювання його температури та захисту від перепадів тиску. Блок постачається в зібраному вигляді для зручного встановлення та під'єднання.

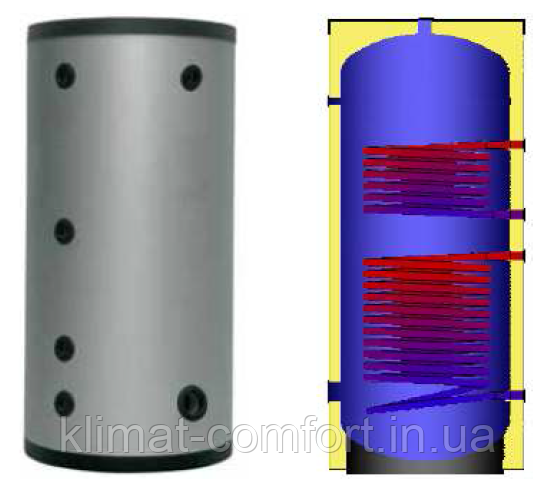

У нагрівачі Elbi BST 200 встановлені два фіксовані теплообмінники. Подавання гарячої води має бути в межах тиску та температури, зазначених у розділі технічних характеристик.

Застосування обробки емальування гарантує придатність ємності для зберігання санітарної гарячої води та забезпечує антикорозійну стійкість під час експлуатації. Магнієвий анод із контрольним пристроєм "TESTER" входить до стандартної комплектації.

Теплоізоляція з твердого поліуретану без фреону, нанесеного прямо на ємності, з зовнішнім покриттям із сірого полістиролу.

Купить Elbi BST 200 ви можете додати його в кошик або телефон. Ми гарантуємо, що ціна товару актуальна та остаточна.

Технічні характеристики

Максимальний робочий тиск:

• 10 бар
• Максимальна робоча температура 95 °C;
• Перекачувальна рідина: санітарна гаряча вода.

Теплообмінник

• Нижня поверхня теплообмінна (солярна): 0,70 – 1,20 – 1,40 – 1,80 – 2,00 – 2,40 м2;
•  Верхня поверхня теплообміну (інтеграційна): 0,50 – 0,75 – 0,90 – 1,20 м2;
•  Максимальний робочий тиск 12 барів;
• Максимальна робоча температура 110 °C;
• Перекачувальна рідина: гаряча вода (солярний контур і контур котла).

Теплоізоляція

Матеріал:

• Твердий пінополіуретан із 95% закритими осередками;
• Товщина 40 мм;
• Мінімальна щільність 40 кг/м3;
• Початкова теплопровідність 23,5 мВ/м°К;
• Клас вогнестійкості — В3 (DIN 4102).
• Зовнішнє покриття: серій полістирол

Нагрівач виробляється відповідно до пари. 3.3 Європейського Постанова No 97/23/EC (PD) і не підлягають до маркування СЕ.

Габаритні розміри

DN1-DN2: 1'" вхід/вихід на боці солярного теплообмінника; DN3-DN4: 1” вхід/вихід на боці теплообмінника котла; DN5: 1” вхід санітарної холодної води; DN6: 1” вихід санітарної гарячої води; DN7: 2” тен/дивовий люк; DN8: 1.1/2” тэн; DN9: ¾” циркуляция; DN10: ½” термостат; DN11: ½” термометр; DN12:

Захисні пристрої

Для захисту нагрівача BST 200 від наслідків надлишкового тиску рекомендується встановити такі пристрої як у солярному, так і в птакому контурі:

• Підіймальний контур (ГВС):
• запобіжний клапан;
• розширювальний бак для санітарної води ELBI D-18

 Для розрахунку враховано: температура нагрівання води 85 °C, температура води на вході 15 °C, Початковий тиск бака 3 бари, налаштування тиску запобіжного клапана 6 барів.

 солярний контур:

• запобіжний клапан;
• розширювальний бак для санітарної води ELBI DS-18 .

Перевірити об'єм рекомендованого бака на основі реальних розмірів системи.

Схему встановлення дивіться у зображеннях до товару.
